Curso Práctico de Infraworks. Diseño y Análisis de Infraestructuras en un entorno BIM

InfraWorks es una poderosa herramienta de software que revoluciona el diseño y análisis de infraestructuras dentro del entorno BIM (Building Information Modeling). Este programa permite a los profesionales de la ingeniería civil crear, visualizar y optimizar proyectos de infraestructura de manera altamente colaborativa.

Con InfraWorks, es posible diseñar carreteras, líneas de ferrocarril, puentes y túneles de manera conceptual y paramétrica, lo que facilita la toma de decisiones y la identificación de soluciones óptimas desde las primeras etapas del proyecto.

Además, esta herramienta proporciona un entorno 3D realista y detallado, lo que permite a los equipos visualizar el proyecto de forma más clara y precisa, mejorando la comunicación y la coordinación entre los diferentes actores involucrados.

El análisis de infraestructuras con InfraWorks es otro aspecto destacado, ya que permite simular el comportamiento y rendimiento del proyecto en diferentes condiciones y escenarios, lo que ayuda a evaluar su viabilidad y rendimiento antes de la construcción física.

Mediante InfraWorks, los usuarios podrán eficientemente realizar diseños preliminares en un entorno 3D altamente realista, aprovechando la información aportada al modelo, como datos LIDAR, información vectorial y ráster, WFS, WMS, entre otros, junto con los resultados generados, como cálculos de movimiento de tierras, análisis de afecciones y pendientes. Esto les permitirá analizar la idoneidad de las alternativas y tomar decisiones fundamentadas.

Gracias a esta interoperabilidad, InfraWorks se convierte en una herramienta valiosa y versátil para el desarrollo de proyectos, mejorando la colaboración entre equipos y permitiendo una visión integral y detallada de los diseños, lo que en última instancia se traduce en proyectos más eficientes y exitosos.

En resumen, InfraWorks ofrece una plataforma integral para el diseño y análisis de infraestructuras en un entorno BIM, impulsando la eficiencia, la colaboración y la calidad en el desarrollo de proyectos de ingeniería civil.

Además, se suministra una licencia oficial del software para la realización del curso, por lo que no es necesario disponer del software correpondiente.

Al final el curso, el alumno estará capacitado para :

• Realizar diseños preliminares en un entorno 3D.
• Estudiar la interoperabilidad con otros programas.
• Analizar la idoneidad de las alternativas.

1. BIM INFRAESTRUCTURAS
   1. Introducción a BIM Infraestructuras.
      1. Introducción a BIM. Concepto y definiciones
      2. Implantación de la metodología BIM
      3. Evolución de la metodología en obra civil
   2. Metodología de trabajo en BIM.
      1. Dimensiones BIM. Etapas del ciclo de vida de un proyecto
      2. Perfiles BIM. Equipos de trabajo y agentes interesados
   3. Documentación en un proyecto BIM.
      1. BIM Project Execution Plan (BPEP)
      2. Libro de estilo
   4. Estándares BIM.
   5. Formatos de intercambio de modelos. IFC.
   6. Infraworks como software BIM.
2. FLUJO DE TRABAJO EN UN PROYECTO BIM INFRAESTRUCTURAS
   1. Ingeniería de Perfil. Identificación de oportunidades para el desarrollo de proyectos.
   2. Ingeniería Conceptual. Estudio de alternativas.
      1. Fuentes de datos. Gestión de la información
      2. Infraworks como gestor de alternativas
      3. Ingeniería concurrente. Integración de todos los agentes en la toma de decisiones
   3. Ingeniería de detalle. Definición de todos los componentes y creación de documentación.
      1. Diseño en detalle del activo
      2. Gestión integral y coordinación del proyecto
      3. Planificación y seguimiento temporal y presupuestario
      4. Creación del producto final. Entregable
   4. Ejecución y mantenimiento.
3. INTRODUCCIÓN A INFRAWORKS
   1. Interfaz del programa.
   2. Configuración de las opciones de la aplicación.
   3. Creación de modelos.
      1. Creación manual de modelos
      2. Creación de modelos con el Generador de modelos
      3. Guardado y gestión de datos
      4. Publicación del modelo en BIM 360
      5. Duplicar un modelo
      6. Propiedades del modelo
   4. Panel de Exploración del modelo.
   5. Parámetros de vista.
   6. Marcadores y propuestas.
4. GESTIÓN DE LA SUPERFICIE
   1. Importación de datos de partida de la superficie.
      1. Nubes de puntos. LIDAR y fotogrametría
      2. Landxml
      3. Datos vectoriales y ráster
   2. Creación de una superficie a partir de varias fuentes de datos de partida.
   3. Coberturas. Recubrimiento de la superficie del terreno para darle forma.
      1. Crear coberturas
      2. Propiedades. Influencia de la cobertura | Estilos
   4. Parcelas.
      1. Creación y edición de parcelas
      2. Importación de archivos shape de parcelas o recintos
      3. Análisis de zonas de afección.
   5. Área de explanación.
   6. Ríos y áreas de agua.
   7. Mapas de idoneidad. Identificación de zonas adecuadas para el proyecto.
   8. Propuestas. Gestión de alternativas de un proyecto.
      1. Selección de indicadores
      2. Comparación y análisis de las alternativas
5. MODELOS 3D DE MOBILIARIO Y CONSTRUCCIONES
   1. Crear mobiliario urbano.
      1. Añadir objetos de modelo 3D. Personas, vehículos y bocas de incendio
      2. Importar modelos generados en otras aplicaciones
      3. Configurar una regla de estilos
   2. Añadir vegetación al modelo.
      1. Filas de árboles
      2. Grupos de árboles
   3. Puntos de interés. Enlazar información a un punto del modelo.
   4. Construcciones.
      1. Añadir objetos de modelo 3D de construcciones
      2. Importar modelos generados en otras aplicaciones (*.obj, *.fbx)
6. DISEÑO DE CARRETERAS Y FERROCARRIL
   1. Diseño de carreteras de planificación.
      1. Creación de una carretera de planificación
      2. Configuración de los elementos de la carretera. Gestión de estilos y decoraciones
      3. División en tramos
      4. Interacción con las coberturas
   2. Diseño de carreteras compuestas.
      1. Diseño en planta de la carretera
      2. Diseño en alzado | Gestión de taludes
      3. Creación de muros de contención
      4. Cálculo de volúmenes en anteproyecto
   3. Creación de línea de ferrocarril.
      1. Colocación de barreras.

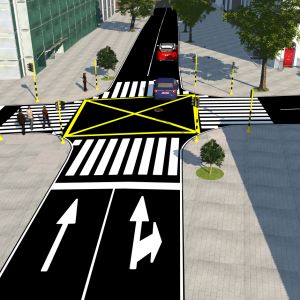

7. INTERSECCIONES Y GLORIETAS
   1. Resolución de una intersección.
      1. Intersección en carreteras de diseño
      2. Intersección en carreteras compuestas
      3. Intersección inteligente en carreteras compuestas
   2. Generación de glorietas.
      1. Definición de la glorieta
      2. Tipología de glorieta
   3. Decoraciones en intersecciones y glorietas.

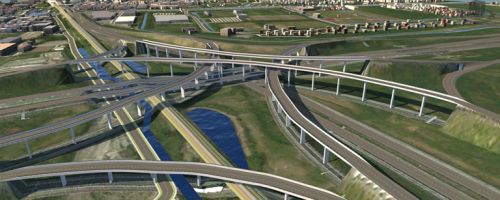

8. PUENTES Y TÚNELES
   1. Añadir estructura túnel.
      1. Creación y edición de la sección
      2. Modificar componentes. Estilos
   2. Añadir estructura puente.
      1. Tablero
      2. Pilares
      3. Remate del puente
9. REDES DE DRENAJE
   1. Tipos de tragantes. Arquetas.
   2. Tipos de tuberías.
   3. Tipos de bocas de inspección. Pozos.
   4. Inspección de drenaje.
10. INTEROPERABILIDAD
    1. Importación y exportación a Revit y Civil 3D.
       1. Formato IMX
       2. Formato IFC
    2. Exportación de modelos 3D a Navisworks.
    3. Importación y exportación a Sistemas de Información Geográfica.
11. ANIMACIONES Y PRESENTACIÓN
    1. Decoración del modelo.
    2. Sol y cielo. Efectos visuales.
    3. Crear presentación.
    4. Creación de fotografías instantáneas.
    5. Marcas de agua.
    6. Crear vista compartida del modelo en la web. Autodesk Viewer.
    7. Generar vídeos. Crear y reproducir guiones básicos.
